濾筒除塵器是指以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器。其結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

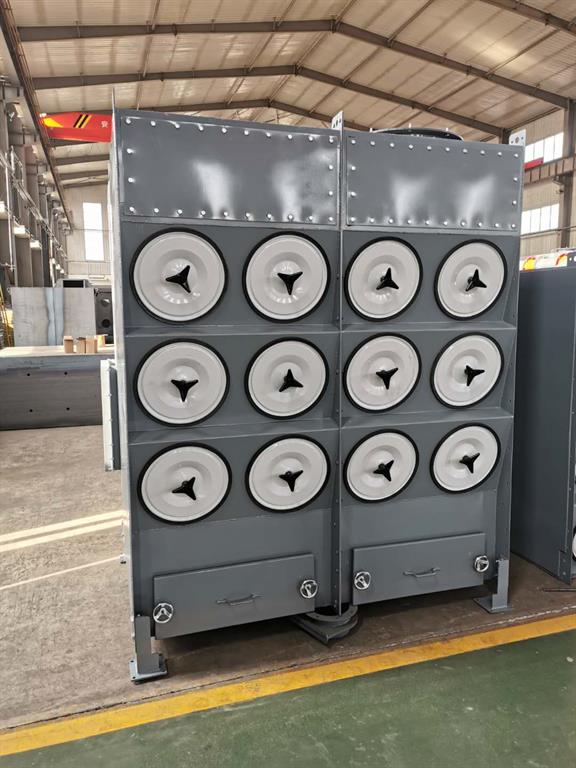

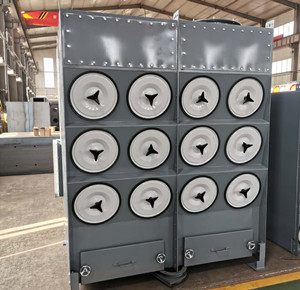

斜插式
濾筒除塵器
工作原理
含塵氣體在風機的引導下進入除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到設定值時，通過反吹系統脈沖閥經噴吹管的小孔，噴射出一股高速高壓氣流，通過進行清灰。此時PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排出到灰桶內。
濾筒脈沖除塵器的特點
1、采用了沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。
2、凈化效率好，對于亞微米以上的粉塵有99.9%以上的凈化效率，設備運行阻力低，有效節約除塵系統的能耗。
3、塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接沖擊濾筒，因而能延長濾筒的使用壽命。
4、濾筒15度傾斜抽屜式安裝，可使濾筒拆換_方便，而且除塵器本體內不設置傳動部件，使其維修工作減至少。對一般性粉塵，濾筒可長期使用不需要_換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。
5、模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。
6、濾筒除塵器在國外技術的基礎上，結合我國的實際應用情況，進行了不斷的改進和完善。具有結構簡單，外形體積小，節約用地面積，維修方便，使用壽命長，除塵效率達99.9%.能作為細微粉塵的收集器，亦適合各種工況的除法過濾；能解決較細、潮濕、纖維性的捕集過濾材料的表面粉塵，剝離率95%以_優點。
